Bagian dalam bullet 2hp
Bullet2 adalah sebuah AP / Bridge membangun sekitar Atheros AR2316 SOC . CPU adalah berdasarkanMIPS 4Kc teknologi dengan kecepatan clock 180MHz. Ada juga fitur nirkabel dan 10/100 Ethernet MAC.

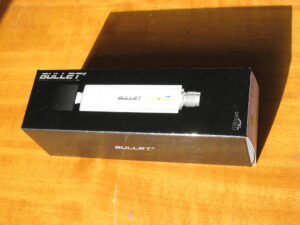

Perangkat ini datang dalam kotak hitam sederhana. Tidak ada dokumen yang terdapat dalam kotak misalnya manual pengguna. Semua arah dan informasi yang tertulis di kotak.
Ukurannya jauh lebih besar daripada seseorang harapkan. Menurut spesifikasi pabrik, casing terbuat dari plastik UV stabil dan cocok untuk digunakan di luar ruangan. Walaupun tampaknya bahwa semua casing terbuat dari ABS material, LED jendela ditutupi oleh beberapa jenis lainnya dari plastik. Ini mungkin menjadi titik kelemahan untuk pemeriksaan sifat cuaca perangkat.

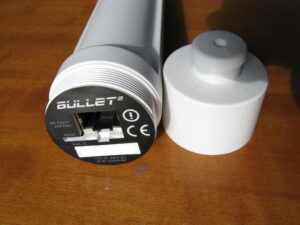

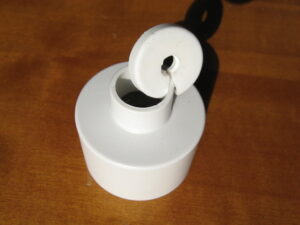

Ethernet port dilindungi oleh topi sekrup plastik. Ada gasket karet sangat tipis di akhir thread luar untuk waterproofing, tetapi dapat dengan mudah rusak jika Anda kencangkan tutupnya terlalu banyak.
Berikutnya ke port Ethernet adalah tombol reset. Tegangan suplai maksimum 24VDC juga ditunjukkan.Bullet2 diaktifkan secara eksklusif melalui POE.
Pintu masuk dari kabel ethernet dilindungi oleh kelenjar kabel karet. Ada dipotong (lihat foto) untuk membantu kabel melewati lubang. Ini tampaknya tidak memberikan waterproofing dapat diandalkan.

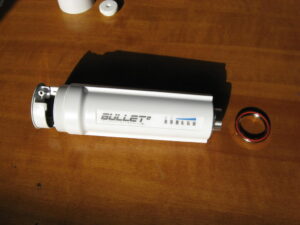

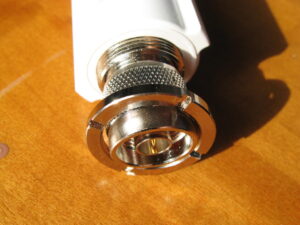

Bullet2 PCB dilepaskan dari casing oleh unscrewing mur di belakang konektor N-type. kacang ini adalah satu-satunya cara memasang PCB ke casing dan fitur paking khusus yang menyediakan waterproofing baik
Sejak mur terlepas, PCB dapat dihapus secara bebas dari ujung lainnya. Slide PCB di / keluar ke pemotongan khusus di bagian dalam casing.

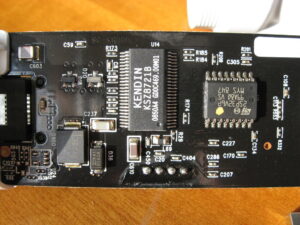

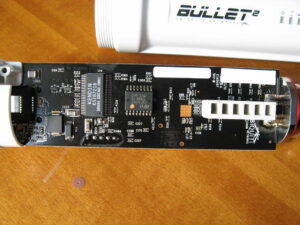

Setidaknya ada dua PCB lapisan. Di sisi pematerian ada 10/100 Base-TX transceiver lapisan fisik, memori Flash dan LED. KSZ8721B 10/100 Base-TX telah on-chip penyaringan dan sangat rendah konsumsi daya.M25P32 ukuran memori Flash 32Mbit (4ΜΒ ) dan jaminan 100.000 menghapus / siklus program per sektor

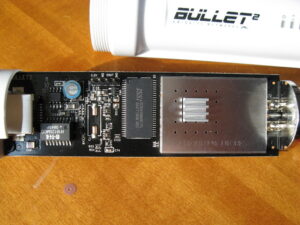

Di sisi komponen ada SDRAM, yang 10/100 base-T transformator, tegangan regulator dan AR2316 SOC .ICS42S16800 SDRAM ukuran 128Mbit (16MB) dengan kecepatan clock di 133MHz. The 10/100 base-T transformator adalah H16125MCG . Regulator tegangan AOZ1210AI dengan efisiensi sampai 95% dan rentang tegangan masukan dari ke 27V 4.5V.

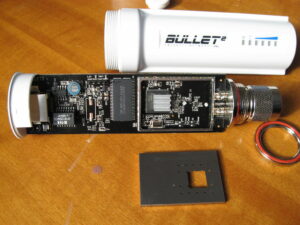

Ketika Anda membuka logam pelindung, AR2316 SOC dapat diakses. Ada sebuah jendela untuk heatsink pada perisai logam untuk lebih dingin IC tersebut.
Ada heatsink lengket di AR2316 SOC untuk tetap dingin
Sepertinya pinheader serial adalah tangan-disolder ...
LED dalam sel plastik yang membimbing cahaya untuk setiap jendela indikator pada casing.

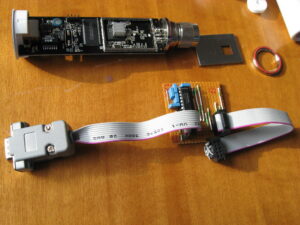

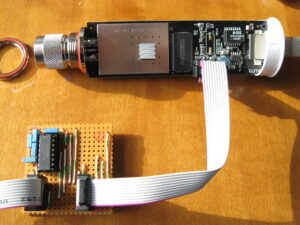

Untuk menyambung ke Bullet2 melalui serial kita perlu TTL ke RS-232 interface

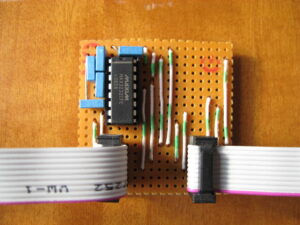

Persediaan adalah tegangan 3.3V jadi kita perlu beberapa IC yang dapat beroperasi di sana misalnyaMAX3232 . Tegangan suplai untuk antarmuka disediakan oleh Bullet2 sendiri.
Panjang kabel antara Bullet2 dan antarmuka harus sesingkat mungkin.
Kita dapat mengakses RedBoot bootloader melalui konsol serial dan melakukan beberapa tugas pada memori Flash dan SDRAM seperti misalnya mencoba custom firmware tanpa berkedip itu, menghidupkan kembali bata Bullet2 , dll
